肇观电子 > 新闻中心 > 官方发布 > 肇观电子推出业界领先的Feynman系列3D+AI智能深度相机
  • 肇观电子推出业界领先的Feynman系列3D+AI智能深度相机
  • 官方发布  发布日期:2021-11-24 08:53:00  阅读人数:0
  • 基于自主研发的NE-D163A 主控SoC人工智能视觉芯片,肇观电子今日面向机器人、安防、AR/VR、无感智能门禁、机器视觉、物联网、智能交通(客流统计)等行业推出内嵌AI智能深度相机Feynman系列,提供SDK,赋能客户部署差异化算法,支持客户深度定制,以满足各种智能设备定位、避障和智能分析等需求。Feynman系列深度相机的主控芯片内嵌几何和深度引擎DEP,AI加速引擎NPU与视觉加速引擎DSP,采用主动双目视觉技术,在室内外各种场景,均能生成高帧率和高精度的深度图,同时支持端侧实时智能AI算法的部署。整机具有深度图精度高、帧率高、AI算力强、ISP成像质量好、集成度高、功耗低、体积小等诸多优点。

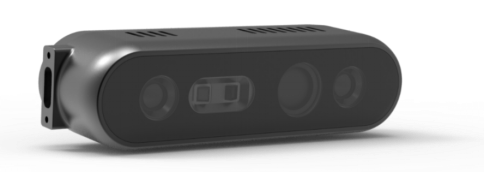

    ▲ 内嵌AI的智能深度相机Feynman M1


    Feynman相机搭载了散斑结构光、双目红外摄像头IR模组、彩色摄像头RGB全局曝光模组以及惯性测量单元 (IMU)。这些丰富的传感器组合提供了多维度的信息,使得Feynman相机能够帮助机器人构建强大的环境感知和理解能力。

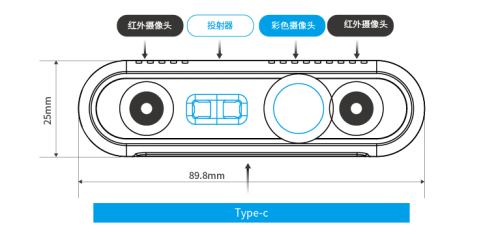

    ▲ Feynman M1 结构图


     01. Feynman深度相机的卓越性能

    由于Feynman相机自带1.2Tops INT8 / 0.6Tops FP16 NPU(Neural Processing Unit)和666 DMIPS DSP(Digital Signal Processor)视觉加速算力,因此,在产生深度图的同时可以基于RGB图像或者深度图完成物体识别、检测和智能分析等功能。进而,利用DSP加速视觉算子,相机可定制实现高性能的深度图后处理,点云处理,以及对VSLAM算法关键函数的加速。这是目前业界唯一一款内嵌AI和DSP扩展算力的深度相机。

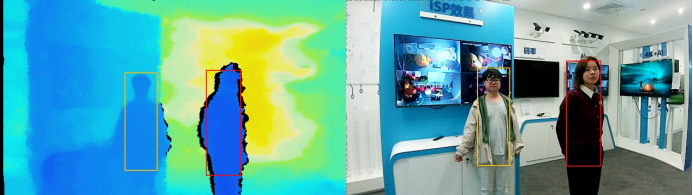

    ▲ Feynman M1 Depth+CNN演示效果


    深度距离的精确程度取决于深度图的精度。Feynman相机具有强大的深度视觉处理能力,它无需外挂其他处理器,就可以产生性能高达720P 30FPS的深度图,且具有极低的空洞率。实测数据表明,在同一物品和同一光照条件的情况下,某国际巨头R* D435 的空洞率在1%附近,Feynman空洞率为0.2%。

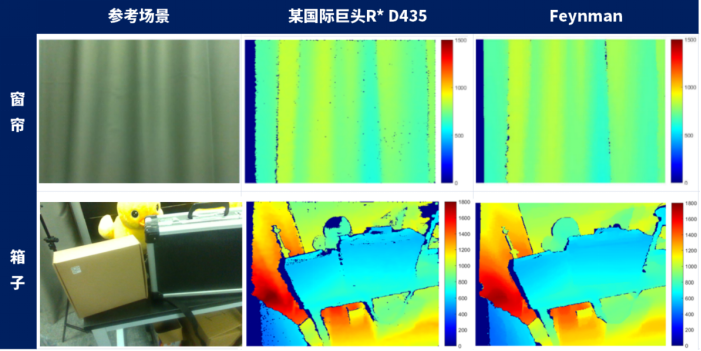

    ▲ Feynman M1深度图效果


    Feynman的深度图具有90°对角的广角视场,可以帮助智能设备看得更广,实现更好的避障和路径规划。下图可以看出,Feynman所看到的场景比常规深度相机看到的视野更宽广。

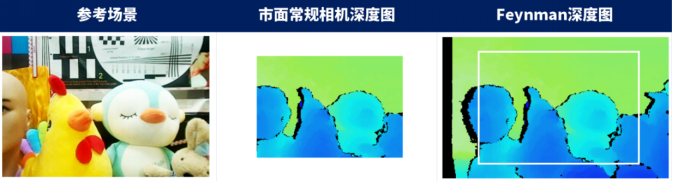

    ▲ 市面常规相机深度图58°*45°(左)vs Feynman M1深度图84°*60°(右)


           Feynman相机内置的NE-D163A芯片还具有业内创新的自学习ISP流水线架构,从而在各种复杂光照环境下均能获得优质的图像。Feynman相机传感器支持极高动态的HDR,并且在低照度场景下依然能清晰成像。

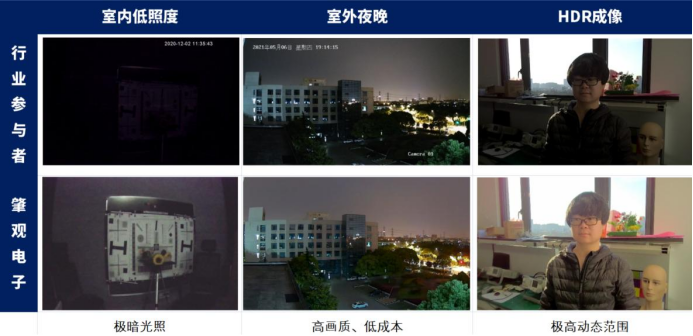

    ▲ 不同光照环境下的图像处理对比图



    在与市场上高端3D深度相机的性能指标进行比较之后(下表),可以看出Feynman 3D+AI深度相机的竞争优势,尤其在智能方面的亮点更加突出。相机的结构非常紧凑,尺寸为89.8mm x 25mm x 30.8mm,和市面主流深度相机的大小兼容。

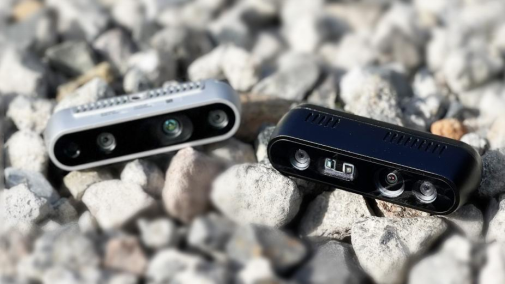

    ▲ 某国际巨头R* D435 (左)与Feynman M1 (右)


    性能参数

    某国际巨头R* D435

    NextVPU Feynman M1

    深度图精度@测量范围

    2%@0.2-2m

    2%@0.1-3.0m

    深度图像

    Up to 480p@90fps

    Up to 480p@100fps

    深度FOV

    87°*58°

    84°*60°

    深度环境适用场景

    室内,室外

    室内,室外

    阳光下空洞率高

    阳光下低空洞率

    RGB图像

    卷帘曝光

    全局曝光

    端侧扩展算力

    不支持

    1.2T NPU

    666 DMIPS DSP

    IMU

    不支持

    9DoF

    接口

    USB3.0

    USB3.0

    以太网(扩展款)

    电源及数据航插(扩展款)

    防水防尘

    不支持

    IP54

    环境温度

    0~35℃

    -10~65℃

    ▲ 某国际巨头R* D435 vs Feynman M1性能参数比较

    机器人、安防、AR/VR、无感智能门禁、机器视觉、物联网、智能交通



    02. 主控SoC AI 视觉芯片 NE-D163A

    这颗主控SoC芯片NE-D163A是由肇观电子自主研发,拥有高性能深度视觉处理独立硬件IP,专门应用于机器人、AR/VR、工业检测等领域的芯片,已在客户产品中通过了人脸支付、活体检测的BCTC增强级认证。下表是芯片的各项参数:

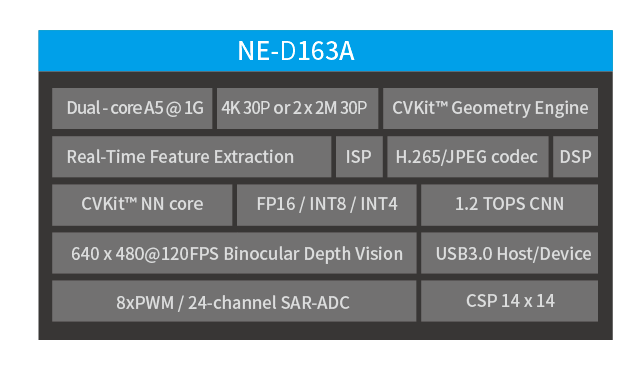

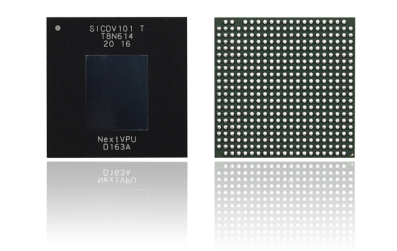

    ▲ NE-D163A 视觉AI芯片


    ▲肇观电子视觉AI芯片NE-D163A参数



    NE-D163A 包含的NPU具有业界领先的硬件利用率。根据每TOPS下对典型网络的推理帧率,NE-D163A的性能比业界其它AI芯片相比要高2-3倍。其自带的AI编译器Infer Studio™ 支持Caffe,Tensorflow,NCNN,ONNX等框架以及CNN,RNN,LSTM,Transformer等网络类型。同时,NE-D163A的NPU重点支持FP16和INT8两种精度类型,FP16精度无损、INT8精度损失在1%以内,提供了更高的算法部署的准确度。

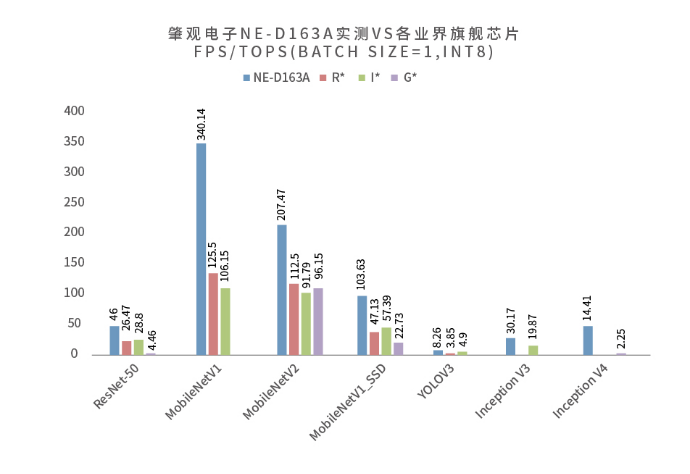

    ▲ 不同芯片跑几种经典网络模型每秒处理的图片帧数对比


    测试网络

    网络大小

    PC NCNN fp32训练
    精度(公开数据)

    部署至NE-D163A的
    INT8精度

    GoogleNet _V1/
    Inception v1

    224x224x3

    top 1= 0.661

    top_1= 0.653

    top 5=0.884

    top_5= 0.886

    mobilenetv1

    224x224x3

    top_1= 0.698

    top_1= 0.695

    top_5= 0.904

    top_5= 0.903

    mobilenetv2

    224x224x3

    top_1= 0.713

    top_1= 0.711

    top_5=0.895

    top_5= 0.892

    resnet18

    224x224x3

    top_1= 0.664

    top_1= 0.670

    top_5=0.889

    top_5= 0.886

    resnet50

    224x224x3

    top_1= 0.743

    top_1=0.743

    top_5= 0.926

    top_5= 0.921

    SENet-R50

    224x224x3

    top_1= 0.760

    top_1=0.763

    top_5= 0.936

    top_5=0.935

    squeezenet_ v1.1

    227x227x3

    top_1= 0.577

    top_1= 0.577

    top_5= 0.796

    top_5= 0.798

    ▲经典网络模型在PC端和NE-D163A芯片上推理结果的精度实测对比,精度损失在1%以内



    03. Feynman深度相机的应用场景

    Feynman相机不仅适用于室内,场景复杂的室外仍然适用,在阳光下也可以获得好的深度图。市面上常见的深度相机,其主动光在太阳光下容易受到干扰,从而无法获得良好的深度图。Feynman相机采用独特的光学设计,在室外阳光下应用时,能在降低太阳光干扰的同时,保持信噪比,从而保证深度图的准确性和完整性。


    ▲ Feynman M1室外阳光下深度图



    除了在机器人领域的广泛应用,Feynman相机也在工业场景有诸多应用,针对工业场景,Feynman提供了具有千兆以太网,电源和控制信号航插的扩展款。

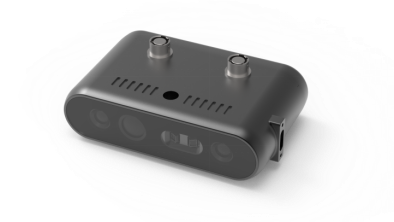

    ▲ Feynman M1扩展款


    04. 易于开发者二次开发

    Feynman出厂自带标定参数,支持固件升级。为了方便开发者快速评测和集成,肇观电子还提供了丰富的软件工具和SDK支持:

        主机端SDK源码,包括Windows/Ubuntu(ROS)/Android平台的SDK支持。该SDK用于主机访问和控制相机设备端,代码开源在Github和Gitee上面。对于需要利用端侧AI和DSP算力的产品和深度定制的客户,Feynman提供了设备端SDK。

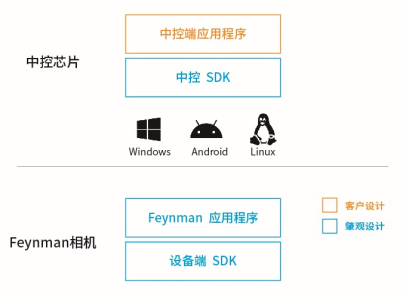

    ▲ 各平台SDK支持



    Feynman Viewer是Windows应用,可以通过USB接口进行相机访问,实时控制相机,并完成各类图像获取及展示等功能。

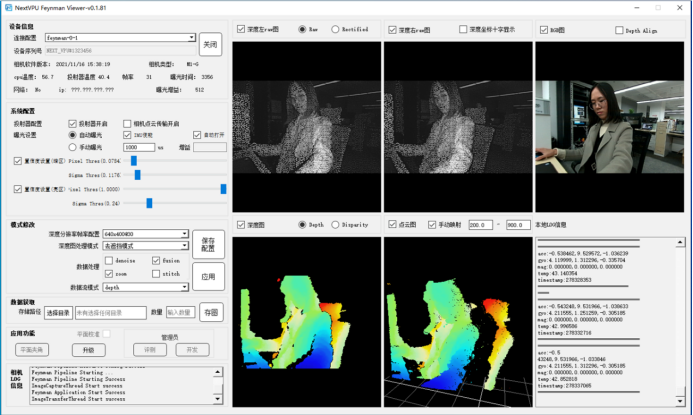

    ▲ Feynman Viewer 应用程序界面



    Feynman符合人眼安全相关认证标准 IEC60825 Class I,IEC62471,防尘防水等级IP54,通过了第三方可靠性及EMC相关测试。



    ▲ Feynman 红外激光人眼安全等级



    05. 结语

    肇观电子结合自身的高性能芯片研发能力,3D视觉能力和系统整合能力,推出具有大广角、高帧率、高精度的Feynman 3D+AI 相机来满足各种智能设备定位、避障和智能分析等需求。另外一方面,由于消耗大量计算力视觉计算的任务转移到Feynman相机里面来完成,智能设备对外围芯片的算力需求随之降低,因而厂商可以选择低成本的外围芯片,这有助于降低智能设备的整体硬件成本。



    近年来,伴随工业 4.0、人工智能、机器人等产业的蓬勃发展,3D视觉感知成为了限制目前包括机器人、安防、AR/VR、无感智能门禁、机器视觉、物联网、智能交通等众多领域发展的瓶颈,深度相机的需求迅速增长。尤其在移动服务机器人行业,包括送餐机器人、酒店服务机器人,商场机器人,巡检机器人、工厂AGV自主移动机器人、特种移动机器人等,机器人厂商不断寻求性能卓越,可靠,价格合适的深度相机。目前,Feynman系列相机已在诸多机器人产品中批量商用。
